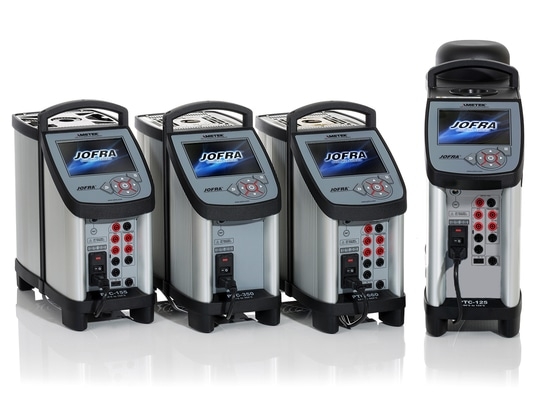

本文係統解析AMETEK JOFRA PTCt125C幹體爐的技術架構與設計理念：-90℃～125℃超低溫量程、主動雙區溫控與自由活塞斯特林製冷、C型參考輸入配合STS-150的±0.07℃精度邏輯，並對照JJF1257-2010等計量規範說明多行業適配應用，為溫度計量與校準選型提供技術參考。

溫度計量是工業質量管理的基礎環節。在製藥冷鏈、生物樣本庫、食品深冷加工與實驗室量值傳遞等場景中，測溫傳感器的準確與否，直接關係產品放行、工藝穩定與合規審核。幹體式溫度校準器以金屬恒溫塊替代導熱液體，憑借升降溫迅速、現場清潔、便於攜帶等特征，成為現場與實驗室校準的主流設備形態。PTCt125C作為麵向超低溫段的專業幹體式溫度校準器，覆蓋-90℃～125℃量程，其C型參考輸入配置專為自帶高精度標準器的用戶設計。本文從技術架構、硬件設計、標準符合性、行業適配等維度，對該產品展開係統說明。

一、工業測力檢測行業技術發展概述

工業測力檢測與計量校準行業正經曆從模擬化向數字化、從單點測量向係統溯源的轉變。早期溫度測量依賴指針式儀表與人工讀數，誤差來源多、數據難以追溯；數字儀表普及後，測量精度與顯示分辨率明顯提升，但校準環節仍以人工比對為主。近年來，智能傳感器、自動校準程序與質量管理體係的普及，使"測量—校準—記錄—追溯"逐步形成完整閉環。設備層麵，溫度校準器經曆了液槽式向幹體式、單區溫控向多區溫控的演進；管理層麵，JJF技術規範與ISO/IEC17025實驗室認可體係對量值溯源提出了明確要求。本文所述產品正是這一輪技術升級中，麵向超低溫校準需求形成的專業形態。

二、整體技術架構解析

幹體式溫度校準器的整體架構可歸納為五個層次：人機交互層負責設定、監控與數據管理；控製層承擔溫控算法與設定值管理；執行層由加熱與製冷模塊構成，輸出熱量或冷量；溫場載體即恒溫塊，將能量均勻分布於套管孔；測量反饋層通過內部傳感器或外部參考傳感器實時讀取校準區溫度，形成閉環控製。AMETEKPTCt係列在此基礎上增加曲線可視化、自動階梯校準與遠程監控能力。PTCt125C延續這一架構，並將反饋層設計為C型參考輸入模式：不設被測通道測量顯示，僅保留參考傳感器輸入，配合用戶自有的高精度標準器完成校準，使溫度源與標準器職責分離、精度路徑清晰可控。

三、AMETEK JOFRA PTCt125C幹體爐硬件設計與核心技術邏輯

PTCt125C硬件設計的核心，在於恒溫塊與製冷係統的協同，以及以參考測量為中心的精度邏輯。

（1）主動雙區溫控。恒溫塊分為上下兩個獨立控溫區：下部主溫區負責熱量與冷量在塊內的均勻分配，上部補償區針對傳感器插入與頂部開口造成的熱損失進行動態補償，兩區協同把軸向溫度梯度控製在較小範圍，徑向孔間一致性達到0.01℃。該加熱技術已取得專利（EP2074374/US8342742）。

（2）自由活塞斯特林製冷。超低溫輸出依賴FPSC自由活塞斯特林製冷器。相比半導體製冷，斯特林製冷效率更高，整機得以在約15.2kg的重量下穩定輸出-90℃。從-90℃升至23℃約15分鍾，23℃升至125℃約13分鍾；從23℃降至-90℃約105分鍾，約10分鍾即可進入穩定狀態。

（3）C型參考輸入與Set-Follows-True。型號中的"C"指輸入配置為參考型：儀器隻保留參考傳感器輸入，不自帶被測通道測量顯示。將校準過的高精度參考傳感器（如JOFRASTS-150）插入恒溫塊參考孔後，儀器以4線製True-Ohm技術讀取電阻值並換算為溫度；配合Set-Follows-True（設定值跟隨真實值）功能，儀器按參考傳感器實時讀數動態調整設定值，使校準區真實溫度精確落在目標點，消除顯示溫度與真實溫度之間的係統偏差，外部參考精度達±0.07℃（12個月）。

（4）MVI電源波動免疫。車間、工地等現場供電電壓波動時，內置MVI技術實時監測輸入電壓並動態調整加熱與製冷功率，保持溫度輸出穩定。

四、產品性能指標與行業標準符合性

PTCt125C關鍵技術指標如下表（依據原廠數據表整理）：

標準符合性方麵，幹體爐本身的性能評價遵循JJF1257-2010《幹體式溫度校準器校準方法》，該規範明確了溫度偏差、溫度波動度、孔間溫差、軸向溫場均勻性與負載特性五項校準項目；被測傳感器分別按JJG229-2010（工業鉑、銅熱電阻）、JJG351（工作用廉金屬熱電偶）等規程檢定；環境試驗設備溫度參數校準可參照JJF1101-2019。PTCt125C出廠可提供可溯源校準證書，並可選配ISO/IEC17025認可校準證書，滿足CNAS實驗室評審與GMP體係審核對量值溯源與記錄可追溯的要求。

五、多行業場景技術適配應用分析

製藥與生物製品：覆蓋2-8℃冷庫、37℃培養、85℃熱穩定及121℃滅菌等溫度點的傳感器驗證，校準數據可導出歸檔，支撐GMP周期性校準與審計追溯。

生物樣本與超低溫存儲：用於超低溫冰箱、凍幹機傳感器的現場校準，-90℃低溫端直接覆蓋深冷存儲工況，避免送檢造成的停機等待。

食品深冷加工：冷庫、速凍線工藝溫度計量，幹體結構無導熱介質、現場清潔，適合生產環境就地作業。

環境試驗與計量院所：環境試驗箱溫度參數校準，以及計量院所超低溫段量值傳遞與期間核查，滿足量值溯源體係要求。

通用工業現場：化工、汽車、電子製造場景中的熱電阻、熱電偶、溫度變送器與溫度開關校準，C型配置可與用戶現有標準器組合使用，減少重複設備投入。

AMETEK JOFRA PTCt125C幹體爐在上述場景中均以"溫度源＋自有標準器"模式工作，適配多類被測對象與作業環境。

六、產品生產工藝與質量管控體係

產品由AMETEKJOFRA按統一製造與校準流程生產：每台設備出廠前完成加熱、製冷、溫控與測量通道的逐項測試，依據可溯源至國際標準的參考設備完成出廠校準並出具證書。質量管控貫穿原材料檢驗、裝配、調試、校準與包裝全流程；針對低溫段特性，出廠測試覆蓋-90℃端輸出重複性與溫場一致性驗證；用戶還可選配ISO/IEC17025認可校準證書用於體係評審。91免费下载入口電子作為AMETEK中國區正式代理商，在到貨驗收、現場培訓與售後維護環節提供配套服務，並對量程、套管規格與輸入配置進行到貨核對，降低選型與使用風險。

七、行業技術迭代與未來發展展望

未來溫度校準技術將沿三個方向演進：一是數字化與遠程化，校準數據自動存儲、導出並接入質量管理係統，遠程監控降低現場值守成本；二是智能化，參考傳感器個體校準數據自動識別加載，校準程序按任務自動編排；三是高效化與低碳化，斯特林製冷等高效製冷方式降低能耗、縮短低溫校準等待時間。PTCt係列已呈現上述特征，其C型參考輸入、自動步進與遠程監控能力，代表了超低溫校準設備向數據化、流程化方向發展的階段性形態。設備選型時，建議綜合評估量程覆蓋、環境溫度對低溫下限的影響、輸入配置與數據管理需求。

八、白皮書全文總結

綜上，AMETEK JOFRA PTCt125C幹體爐以主動雙區溫控、自由活塞斯特林製冷與C型參考輸入為核心設計，在-90℃～125℃量程內實現±0.07℃外部參考精度與0.01℃徑向一致性，符合JJF1257-2010等計量規範的校準要求，可適配製藥、食品、環境試驗與計量院所等多行業場景。深圳市91免费下载入口電子科技有限公司是AMETEK中國區正式代理商，專注溫度、壓力、電學計量校準儀器的銷售與技術服務，服務覆蓋製藥、食品、計量院所、第三方檢測與工業製造等行業，可為PTCt125C幹體爐提供選型谘詢、配套方案設計、操作培訓與售後維護支持，具體參數與報價歡迎聯係91免费下载入口電子技術團隊。

Q1：PTCt125型號中的"C"代表什麽？與A型、B型如何區分？

A：C代表輸入配置為參考型。三種配置的區別在於測量通道：A型隻輸出溫度源，不帶測量通道；B型帶參考輸入與雙路被測輸入，可顯示被測傳感器偏差；C型隻保留參考輸入，不自帶被測通道測量。C型適合已擁有高精度標準測溫儀表或參考傳感器的用戶，把溫度源與標準器分開管理，精度路徑更可控。

Q2：配合STS-150參考傳感器時，Set-Follows-True如何工作？精度如何？

A：將STS-150插入恒溫塊參考孔，儀器以4線製True-Ohm技術讀取其電阻並換算為溫度。開啟Set-Follows-True後，儀器按參考傳感器實時讀數動態調整恒溫塊設定值，使校準區真實溫度貼合目標點；STS-150內置個體校準數據，插入後自動識別加載，無需手動輸入係數。該配置下外部參考精度為±0.07℃（12個月，相對參考標準）。

Q3：用戶已有一套高精度標準溫度計，選PTCt125C是否合適？需要注意什麽？

A：合適。C型正是為"自帶標準器"場景設計：標準器由用戶掌握，PTCt125C幹體爐提供穩定均勻的溫度源。使用時注意三點：參考傳感器直徑需匹配套管孔徑（內徑25.6mm，適配1/8″～5/8″）；插入深度盡量接近190mm浸沒深度；按4線製接線以減小引線電阻影響。被測傳感器信號可用用戶現有萬用表或過程校驗儀讀取。
