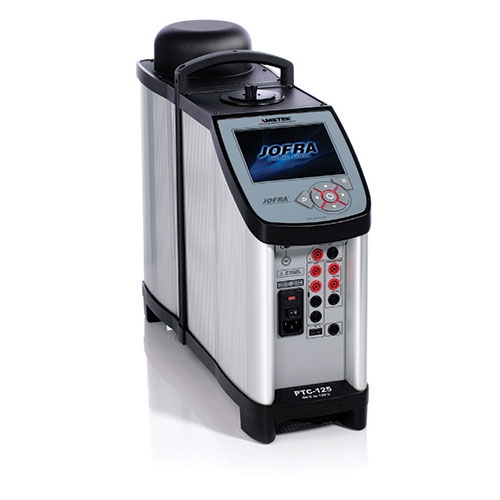

某製藥企業冷鏈溫度驗證項目選用AMETEK JOFRA PTCt125幹體爐（C型），以-90~125℃溫區覆蓋冷藏庫、冷凍庫與超低溫冰箱傳感器現場校準，配合STS-150參考傳感器將係統準確度提升至±0.07℃，校準周期由送檢數周縮短至當日完成，滿足GMP審計要求。關鍵詞：AMETEK JOFRA PTCt125C幹體爐、PTCt125C應用案例、製藥冷鏈溫度驗證、幹體爐現場校準、低溫溫度傳感器校準

一、案例項目背景與所屬行業

某製藥企業（應客戶要求匿名）因新建冷鏈庫房並通過GMP認證複檢，需對冷藏庫（2~8℃）、冷凍庫（-20℃）、超低溫冰箱（-70℃）以及凍幹機、滅菌櫃等溫控設備的溫度傳感器開展周期校準與溫度驗證。項目所屬行業為製藥/生物製品冷鏈。

校準對象包括Pt100溫度探頭、溫度變送器、溫度記錄儀傳感器與溫度開關，溫度區間覆蓋-70℃至25℃，其中低溫段（0℃以下）占比超過六成。項目對校準提出三點硬性要求：一是全部校準記錄須具備完整溯源鏈；二是證書等級可支撐GMP審計；三是盡量在現場完成，減少傳感器拆裝與設備停機。經多方評估，項目最終選用AMETEK JOFRA PTCt125C幹體爐（C型，含參考傳感器輸入）作為現場低溫校準溫度源。PTCt125C幹體爐-90~125℃的溫區設計，正好覆蓋了本項目從超低溫冰箱到常規冷藏的全部受控溫度點。

二、客戶原有檢測方式及存在痛點

改造前，客戶主要依賴兩種方式：一是將傳感器批量拆下送第三方計量機構校準；二是借用溫度驗證係統自帶標準器在現場做簡單比對。兩種方式都存在明顯短板：

正是這些痛點，促使項目組將AMETEK JOFRA PTCt125C幹體爐納入評估範圍，重點考察其低溫能力、參考輸入配置與證書體係能否一次性補齊短板。

三、選用AMETEK JOFRA PTCt125C幹體爐的適配依據

針對上述痛點，項目組對照AMETEK JOFRA PTCt125C幹體爐的原廠指標逐項核驗，確認其與項目需求高度匹配：

四、現場設備部署與測試流程

PTCt125C幹體爐在現場按以下流程完成部署與校準：

現場條件確認：選擇通風台麵，確認230V供電（歐標A款電源線），環境溫度0~40℃範圍內；

套管選配：按被校探頭直徑選預開孔套管（項目常用3mm/4mm/6mm），批量校準時換用多孔套管；

參考傳感器接入：將STS-150（R16，90°彎頭）參考傳感器插入套管參考孔，連接C型參考輸入，即插即用；

校準點設置：按驗證需求設置溫度點（如-70℃、-40℃、-20℃、5℃、25℃），啟用自動步進並自定義每點保持時間；

逐點校準：每點穩定指示亮起後讀數，被校信號由溫度驗證係統/數據采集器同步記錄，偏差由係統自動計算；

數據歸檔：USB導出校準數據，JofraCal生成校準記錄與報告，歸檔備查。

五、應用效果、檢測效率與數據提升

項目運行一個校準周期後，整體效果如下（數據按原廠規格書典型值測算）：

項目反饋中，最明顯的變化有三點：一是傳感器不再批量拆裝送檢，驗證排期不再被送檢周期拖累；二是超低溫段實現了現場覆蓋，低溫探頭校準數據與驗證係統數據同源同步；三是校準記錄帶完整溯源鏈與證書等級，GMP審計一次通過，無需補充材料。以PTCt125C幹體爐為核心的這套現場校準方案，讓原本"等送檢、等排期"的被動流程，變成了"當日校準、當日歸檔"的主動流程。

六、同行業項目複製參考價值

本案例對同行業項目具有直接的複製參考價值：

食品/疫苗冷鏈：冷藏庫、冷藏車、冷凍集裝箱的探頭批量校準，可直接複製本案例的套管批量配置與自動步進流程；

第三方驗證與計量機構：已有溫度驗證係統、需要可溯源溫場時，C型+STS-150組合可快速建立現場校準能力，配合ISO17025認可證書出具報告；

製藥設備確認：滅菌櫃、凍幹機的溫度傳感器校準，驗證係統讀取被校信號的模式與C型定位一致，直接套用；

複製要點：先統計探頭規格配齊套管，按審計要求確定證書等級，用自動步進提升批量效率，並按12個月周期落實年檢（AMETEKJOFRA在上海、北京設有服務網點，可本地化校準）。複製本案例時，PTCt125C幹體爐的選型核心是確認"被校信號由誰讀取"——凡由獨立驗證係統讀取的項目，C型就是直接適配的方案。

七、案例整體總結

本案例表明，在製藥冷鏈這類對低溫覆蓋、精度溯源與審計合規要求同時較高的場景中，AMETEK JOFRA PTCt125C幹體爐（C型）具備清晰的適配路徑：以-90~125℃溫區覆蓋受控環境傳感器校準，以C型參考輸入+STS-150外部參考建立可溯源的高精度溫場，以自動步進與現場部署縮短校準周期。項目以一台PTCt125C幹體爐替代了分散的送檢與外協比對，實現校準周期從周級到當天的轉變，同時保證了數據可信度與審計可追溯性，驗證了C型在"外部設備讀取被校信號"類項目中的典型價值。

Q1：案例中為什麽選擇C型而不是B型？

A：項目已配置溫度驗證係統/數據采集器讀取被校信號，PTCt125C幹體爐的C型僅需提供高精度溫場與參考輸入，與現有驗證係統分工明確、不重複投入；B型的被測輸入（RTD/熱電偶/mA/開關）在本項目中已有係統覆蓋。若現場沒有獨立讀取設備、希望儀器直接讀取被校值並自動計算偏差，則選擇B型更合適。

Q2：C型配合STS-150後，現場校準精度如何保證？

A：PTCt125C幹體爐C型參考輸入支持四線製RTD真歐姆測量；選配STS-150（4mm×192mm90°彎頭Pt100，重複性0.004℃）後，-90~125℃係統總準確度達±0.07℃（含ISO17025係統校準不確定度）。配合Set-Follows-True功能，儀器按參考傳感器實時讀數動態調整溫場設定值，確保校準區真實溫度精確匹配目標溫度。

Q3：案例中的校準記錄與證書如何滿足GMP審計要求？

A：PTCt125C幹體爐出廠標配溫度性能可溯源證書，審計嚴格的場景可升級H（ISO17025認可）或EA（完整EURAMETISO17025認可）證書；C型還可選HS/EAS係統校準證書，一次校準同時溯源溫場與參考輸入端口，配合JofraCal生成的校準報告與驗證係統數據，可形成完整的審計證據鏈。

本案例中，AMETEK JOFRA PTCt125C幹體爐以穩定的低溫溫場、可溯源的參考輸入和現場部署能力，為製藥冷鏈溫度驗證提供了可靠的溫度源支持。
